與某一電路并聯的導體的電阻。在總電流不變的情況下，在某一電路上并聯一個分路將能起到分流作用，部分電流由分路通過，使通過該部分電路的電流變小。分流電阻的阻值越小，分流作用越明顯。在電流計線圈兩端并聯一個低阻值的分流電阻，就能使電流計的量程擴大，改裝成安培表，可量度較大的電流。 阻值的選擇直接影響分流電流比例。
在總電流不變的情況下，在某一電路上并聯一個分路將能起到分流作用，部分電流由分路通過，使通過該部分電路的電流變小。 分流的尺寸可供選擇的范圍從到下一個放大器和電流數百數千，但價格可能會非常昂貴。
分流電阻的選擇
分流電阻由于其特殊作用，在精密電子產品，如儀器，儀表，測量設備中使用時，應該特別注重電阻精度的選擇，如果精度不夠，可能導致分路通過的電流大小和預計數值差別過大，這樣直接導致測量結果出現較大誤差，就失去了測量的意義。同理其他精密電子產品，由于本身要求高，所以最好能選擇精度高的捷比信電阻器。
以4.7 Kohm(千歐姆）阻值的電阻為例，市面上最普通的是5%精度的電阻，對一般用途上是可以滿足的，但是對于精密電子產品，分流電阻，采樣電阻，這些功能的產品來說遠遠不夠。應該選擇精度高的捷比信貼片電阻。精度可以根據要求選擇1%，0.1%精度，0.5%，0.25%，0.05%電阻，0.01%精度電阻。
同時，溫度系數即溫漂TCR，也是影響阻值變化，分流電流的重要參數，Kohm級的電阻如果溫漂TCR幾百PPM，和精度一樣，不能滿足高要求，根據產品要求選擇5PPM,10PPM,15PPM,25PPM,50PPM（關于TCR溫漂知識，請參閱捷比信電阻網）等。
如果分流電阻的阻值小于1歐姆，也就是毫歐級，那么可以選擇低阻值采樣級電阻，捷比信采樣電阻。阻值范圍在0.0005歐姆，0.5毫歐，到1000毫歐，1歐姆之間。

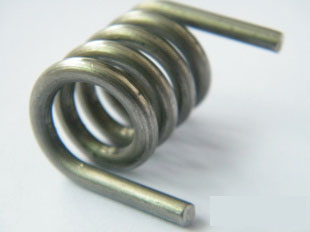

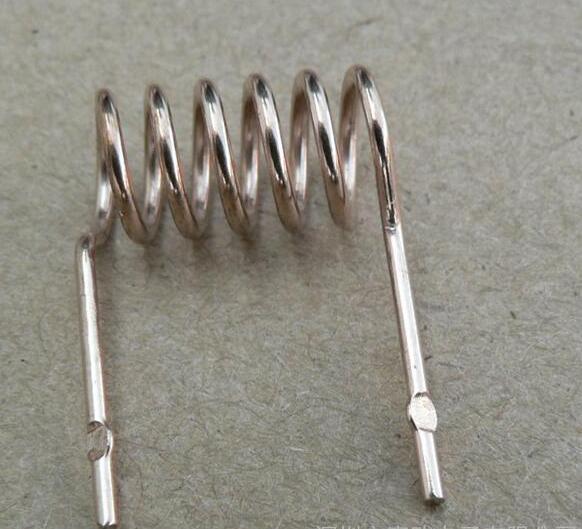

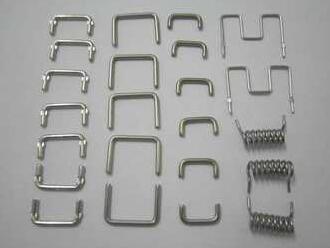

分流電阻的參數
1、 選用高精密合金材料并經過特殊工藝處理，使其阻值低、精度高、溫度系數低、穩定性好，具有無電感、高過載能力[1] 。
2、 常見阻值：1mΩ， 2mΩ，5mΩ，7mΩ，10mΩ，12mΩ，15mΩ，20mΩ，50mΩ。制作精度：+-0.5%，+-1%，+-2%，+-5%
3、 適用范圍：可廣泛應用于通訊系統、電子整機、自動化控制的電源回路作為限流、均流或取樣檢測；可依據客戶要求進行具體尺寸或形狀制作。
4、 符合ROHS規范和LEAD-FREE無鉛標準。
5、 生產周期：5-10天。
