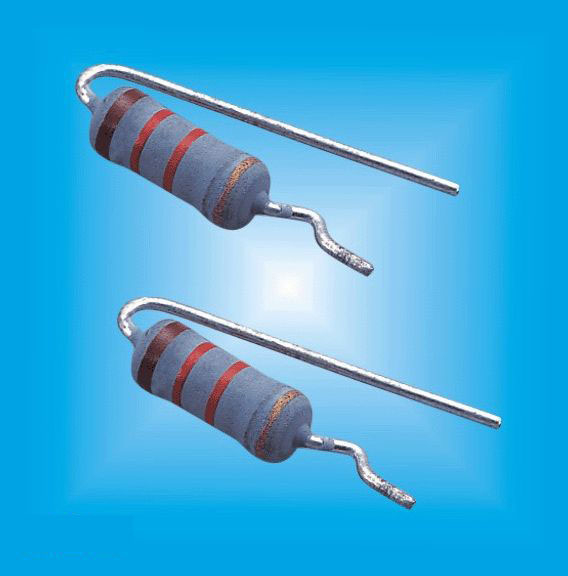

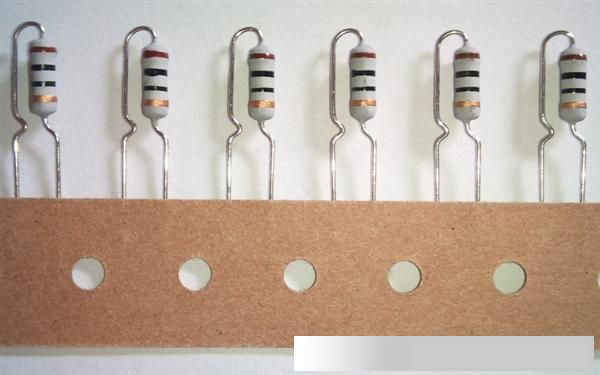

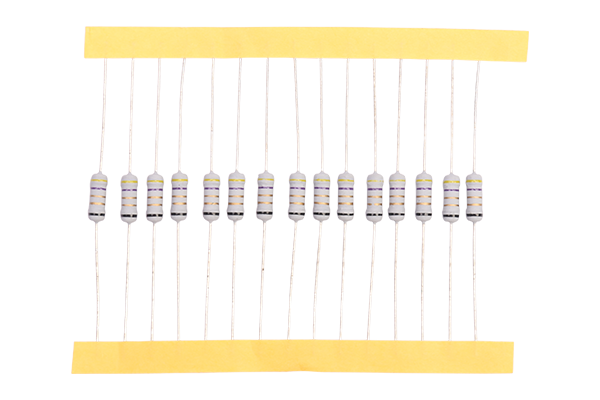

繞線電阻是用鎳鉻線或錳銅線、康銅線繞在瓷管上制成的，分固定式和可調式兩種。
特性
不燃性繞線涂裝電阻器
2.耐高壓沖擊
3.散熱快
4.短時間過負載性能好
5.低雜音
6.阻值經年無變化
7.誤差范圍：±5%, ±2%, ±1%
8.功率范圍：1/2W ~ 10W
優缺點
繞線電阻器的優點：阻值精度極高，工作時噪聲小、穩定可靠，溫度系數小，能承受高溫，在環境溫度170℃下仍能正常工作。
繞線電阻器的缺點：體積大、阻值較低，大多在100KΩ以下。另外，由于結構上的原因，其分布電容和電感系數都比較大，不能在高頻電路中使用。
應用
繞線電阻器主要用來在低頻交流電路中發揮降壓、分流、負載、反饋、轉能、匹配等作用，或在電源電路中起到吸收器和分壓器的作用，也可用作震蕩回路和變壓器內衰減調整及脈沖形成電路中的分流器。此外，也可用于整流器中濾波級電容器的放電和消火花。同時可廣泛應用于家電、醫療設備、汽車行業、鐵路、航空、軍用設備儀器等領域。
手機充電器為什么要用繞線電阻
線繞電阻數值精確，從理論上說，除非是做充電器輸出電壓基準外，一般的充電器都不用線繞電阻，樓上各位的觀點不敢茍同，手機充電器電路為SMPS開關電源電路，高電壓端信號產生電路的要求很高，不可能采用線繞電阻，否則會導致自激，而影響震蕩頻率，從而使輸出波動較大，只有低電壓端的采樣基準電路可能會用線繞電阻……一個手機充電器電路不是什么高精度電器，不需要把PCB板的容抗和感抗計算進去，而且，開關電源本身波動就很大，一個線繞電阻的濾波作用是微乎其微的……
